Obnova upravljačkih krugova vitla: smetnje i iskrenje na kontaktima

Struja ne padne na nulu u trenutku kad se kontakt otvori. Prekid induktivnog kruga — svitka kontaktora vitla, elektromagnetskog ventila, otpuštanja kočnice — tjera energiju pohranjenu u trošilu u razmak koji se otvara, a luk koji pritom nastaje i nagriza kontakt i zrači smetnje u sve što je položeno uz njega. Oba kvara dolaze zajedno, zbog čega sama zamjena pregorjelog kontaktora obično kupi jednu sezonu.

Problem je jednak na električnom vitlu za škotu uz rub kokpita kao i na vitlu za privez na palubi trgovačkog broda. Razlikuju se samo struje i pogonski ciklus.

Luk je energija pohranjena u trošilu koja izlazi kroz kontakte

Induktivno trošilo opire se promjeni struje. Kad se kontakti razdvoje, polje koje se raspada održava struju preko razmaka koji raste i drži luk sve dok razmak ne postane dovoljno velik da ga ugasi. Energija koja se ondje pretvori napušta dodirne plohe kao ispareni metal i taloži se neravnomjerno — to su rupičenje i prijenos materijala koji se nalaze na svakom sklopu koji je sklapao bez prigušenja.

Isti je događaj širokopojasni izvor smetnji i spreže se na dva načina: vođeno, na napojne i povratne vodiče koji se dijele s drugom opremom, i zračeno, kroz petlju koju zatvaraju odlazni i povratni vodič. Površina petlje i duljina usporednog vođenja odlučuju koliko drugog mehanizma dopre do susjeda — zato krug koji je godinama radio počne stvarati probleme nakon preinake koja električki nije ništa promijenila.

Simptomi se ponavljaju od plovila do plovila:

• isprekidan odziv, najčešće pri promjeni smjera i u prijelazu iz mirovanja u dizanje
• ponovna pokretanja ili lažna očitanja na elektronici koja dijeli istu istosmjernu referencu
• rupičenje na dodirnim plohama, promjena boje na stezaljkama, pocrnjele pločice oko upravljačkog sklopa
• ponašanje koje se mijenja čim se u blizini pritisne tipka ručne radiostanice

Upravljanje vitlom na jahtama ima vlastiti obrazac kvara

Električno vitlo za škotu ili podizanje jedra zapovijeda se s malih, izloženih upravljačkih elemenata — klackalica uz rub kokpita, nožnih sklopki na palubi, ponekad ručne tipkovnice — koji sklapaju sklop kontaktora smješten drugdje, često u sanduku na nekoj udaljenosti. Iz takva rasporeda slijede tri stvari.

Upravljački vod dug je i tanak u odnosu na napajanje motora, pa je to krug najizloženiji sprezi s napajanjem uz koje je položen. Same sklopke stoje u slanoj vodi i najčešći su izvor lažne ili isprekidane naredbe, što se isplati isključiti prije bilo kakva zaključka o kontaktoru. A budući da vitlo mijenja smjer, sklop sadrži dva međusobno blokirana kontaktora; blokada poništena zavarenim kontaktom kvar je koji je najvažniji, jer istodobno stavlja oba smjera na napajanje.

Zavarivanje kontakata, a ne postupno trošenje, karakteristično je završno stanje reverzibilnog sklopa, jer struja uklopa blokiranog ili jako opterećenog motora prolazi kroz kontakte koji možda još odskakuju. Vitlo koje na naredbu krene, ali se ne zaustavlja, upravo je taj kvar — i ne rješava se novom sklopkom.

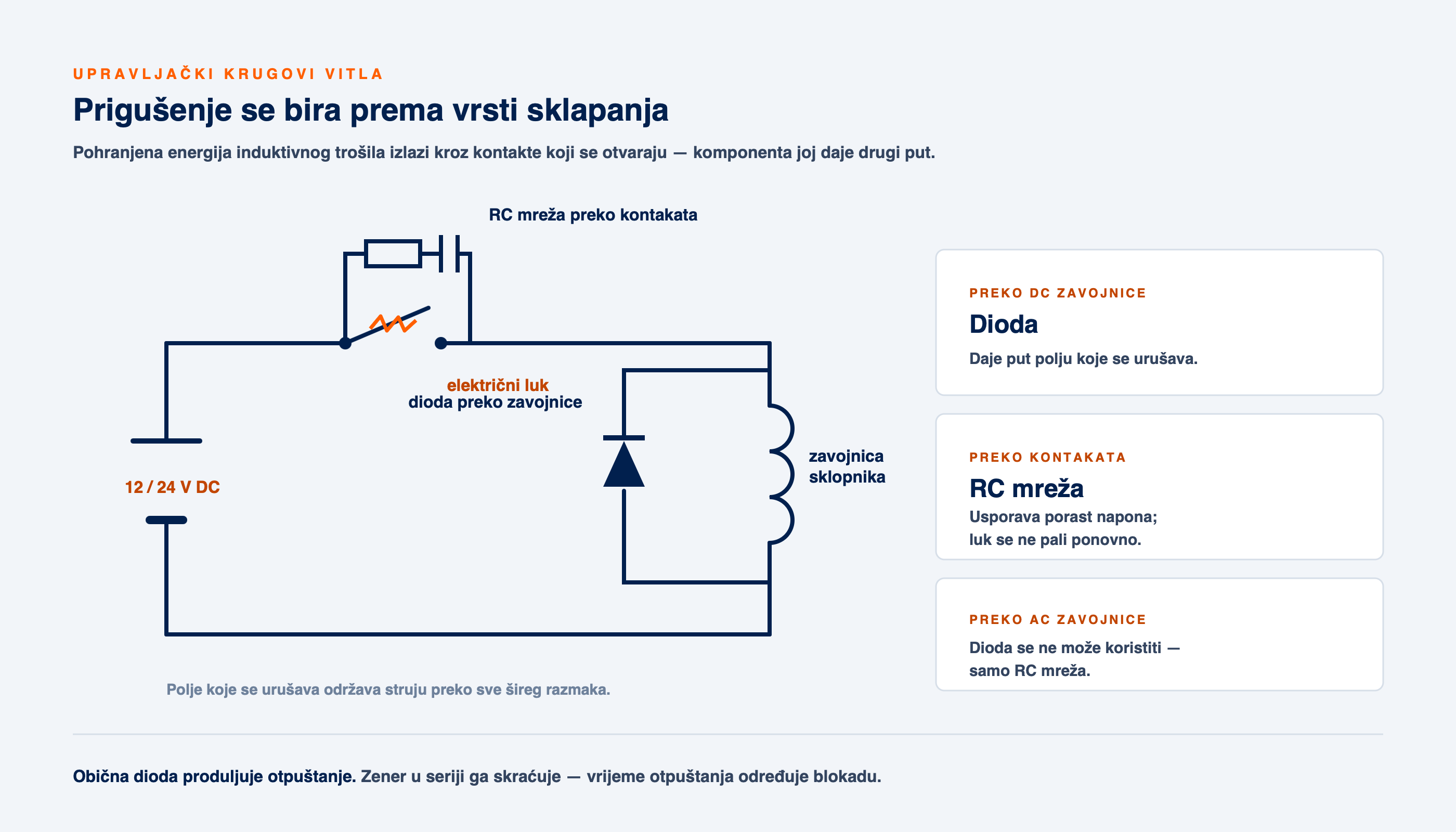

Prigušenje se bira prema vrsti sklapanja, ne ugrađuje se paušalno

Rješavaju se dva različita problema, a pogrešna komponenta ne rješava nijedan.

Obična dioda na istosmjernom svitku najjeftiniji je zahvat i nosi cijenu koju vrijedi znati: produljuje vrijeme otpuštanja jer struja kruži sve dok je otpor namota ne potroši. Na kontaktoru koji drži teret sporije otpuštanje znači da se glavni kontakti sporije razdvajaju, pa luk koji povuku traje dulje. Zener dioda u seriji podiže napon ograničenja i skraćuje otpuštanje, mijenjajući višu prijelaznu pojavu za brže i čišće razdvajanje. Na reverzibilnom sklopu vitla, gdje vrijeme otpuštanja određuje koliko je dugo blokada neodređena, upravo je to cijela poanta.

RC član na kontaktima dimenzionira se prema trošilu, a ne bira iz ladice. Ugrađen bez obzira na krug, ili ne uspori povratni napon dovoljno ili u mirovanju propušta dovoljno struje da osjetljivo trošilo ostane djelomično pobuđeno. Nakon ugradnje provjeravaju se i struja odvoda kroz član i njegova temperatura u pogonu.

Iskrenje obično ima uzrok ispred kontakata

Oštećenje kontakata je simptom. Prije zamjene sklopa mjere se uvjeti koji su mu skratili vijek, jer se novi sklop ugrađen u nepromijenjene uvjete troši istom dinamikom:

• Napon svitka pod naredbom. Mjeren na svitku dok krug radi, a ne u mirovanju. Svitak ispod nazivnog napona sporo privlači, kontakti odskakuju, pa jedna naredba postane nekoliko uklopa i isklopa.
• Pad napona u upravljačkoj petlji. Prevelik pad destabilizira rad i produljuje prekid — a na palubnoj opremi jahte upravljački je vod obično najdulji tanki vodič na plovilu.
• Stanje i moment stezaljki. Labavi vijci, oksidirane stopice i promjena boje od topline bilježe se, a spojevi se pritežu na propisanu vrijednost baždarenim alatom.
• Vođenje vodova trošila. Duge dionice usporedne s napajanjem motora i kočnice povećavaju spregu i mijenjaju ono što kontakti vide u trenutku prekida.
• Postojeće prigušenje. Često prisutno, često pogrešno — sklop namijenjen jednoj vrsti sklapanja prenesen na drugu, ili napukla komponenta koja više ništa ne radi.

Geometrija ožičenja radi ono što prigušenje ne može

Prigušenje smanjuje izvor. Raspored odlučuje koliko preostaloga uopće dopre do bilo čega drugog, i nijedan prigušni član ne nadoknađuje upravljački snop vezan vezicama uz napajanje motora na šest metara.

• upravljački vodovi odvajaju se od napajanja motora i kočnice; gdje odvajanje nije moguće, povećava se razmak i skraćuje usporedna dionica
• odlazni i povratni vodič drže se zajedno kako bi zatvorena površina petlje ostala mala
• gdje se koristi oklopljeni kabel, oklopi se spajaju na referentnu točku koju predviđa projekt instalacije, umjesto da ostanu slobodni na jednom kraju
• upravljački povrati i reference elektronike spajaju se na predviđenim točkama, a ne provlače kroz tanke nastavke načinjene u ranijem popravku

Obnova se dokumentira kako bi sljedeći izlazak počeo od podataka

Kvarovi na palubnoj opremi po prirodi su isprekidani, a isprekidan je kvar obradiv samo u odnosu na polaznu vrijednost. Zatečeno stanje bilježi se prije nego što se išta dira — tipovi kontaktora i releja, podaci svitaka, stanje stezaljki, oznake vodova — a očitanja nakon rada upisuju se uz njih: otpor izolacije po krugu, pad napona pod naredbom, napon svitka pri privlačenju i moment primijenjen na svakoj stezaljci.

Taj zapis čini rad provjerljivim pri pregledu i razdvaja polagano propadanje od novog kvara u idućoj sezoni. ISO 13297 i ABYC E-11 navode se za izmjenično odnosno istosmjerno ožičenje i disciplinu spajanja, i ništa se ne tvrdi izvan onoga što ti dokumenti pokrivaju.

Plovila na sjevernom Jadranu voze zbijenu sezonu i zimu provedu neiskorištena, pa upravljački krugovi mjesecima stoje u vlažnom zraku, a zatim u roku od nekoliko tjedana prijeđu na svakodnevni rad. Kontaktni sklopovi koji su pri zimovanju bili granični otkazuju rano u prvom razdoblju stvarne upotrebe, što ovaj posao smješta pred sezonu, a ne u nju.

Ovakve obnove upravljačke opreme idu uz radove na upravljanju pasarelom i mostićem na jahtama te uz opseg palubnih strojeva u gospodarskoj plovidbi. Ovaj se rad izvodi uz vez diljem Istre i Tršćanskog zaljeva.
