Diagnostic thermographique : localiser les raccordements desserrés d’un tableau sous charge
La résistance de contact d’un raccordement n’est visible sous forme de chaleur que lorsque le courant circule. Un tableau contrôlé à quai au ralenti laissera passer un raccordement déjà en train de lâcher : c’est la condition de charge indiquée — et non la caméra — qui décide si le résultat d’un contrôle thermographique a un sens.
Un tableau de distribution scanné à froid ne montre rien d’utile. La résistance de contact d’un raccordement ne se manifeste par de la chaleur que lorsque le courant circule, ce qui fait de la condition de charge — et non de la caméra — l’élément d’un contrôle thermographique qui décide si le résultat a un sens.

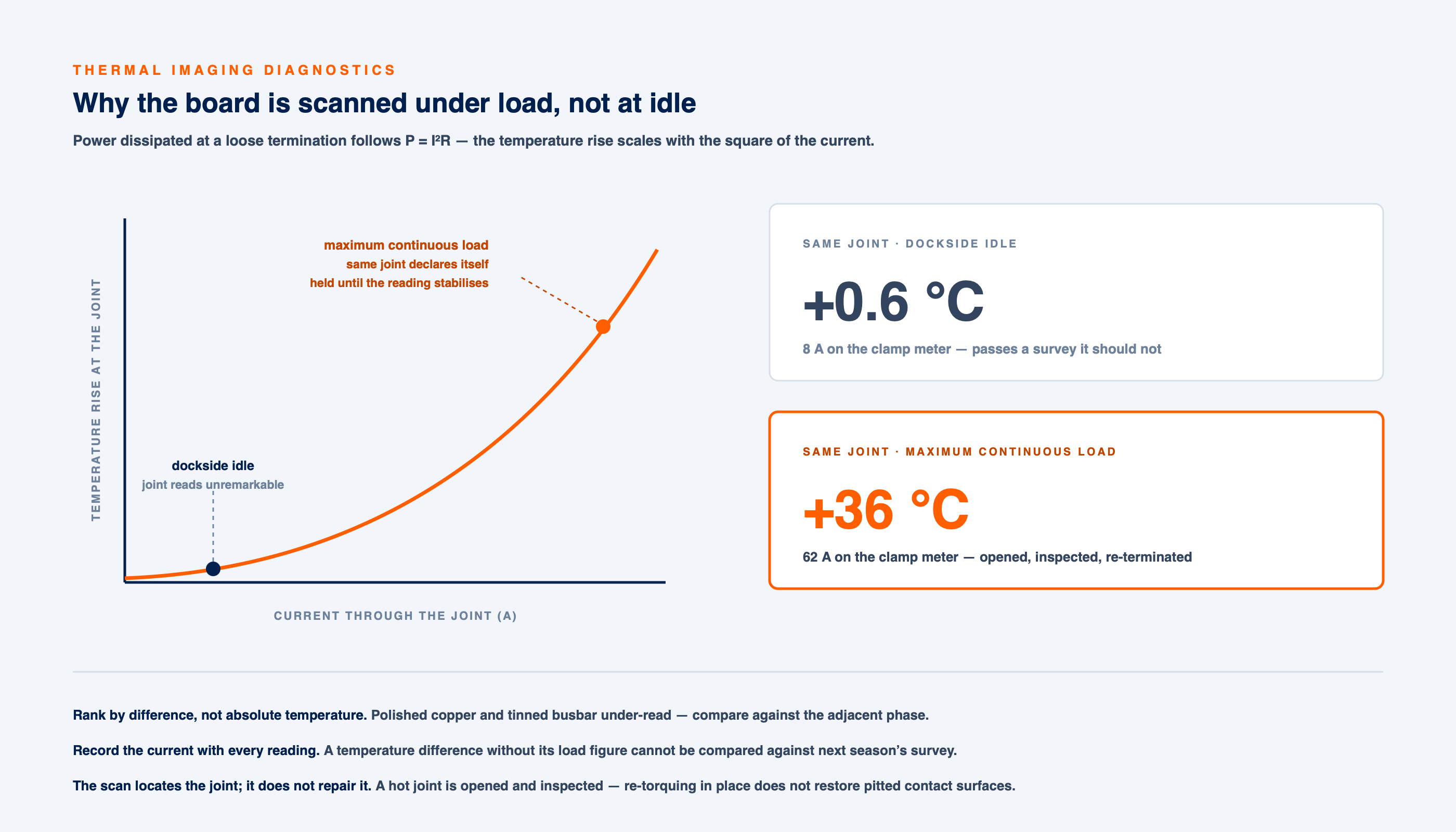

La chaleur d’un raccordement varie avec le carré du courant
Un raccordement desserré, corrodé ou insuffisamment serré est une augmentation de la résistance de contact. La puissance dissipée à ce point suit P = I²R : l’élévation de température varie donc avec le carré du courant qui le traverse. Un raccordement qui ne présente rien de notable sous quelques ampères chauffe de façon mesurable à pleine charge.
Cette relation au carré est la raison pour laquelle un tableau est contrôlé à la charge continue maximale que permet le régime d’exploitation du bateau, et maintenu à cette charge assez longtemps pour que la température se stabilise. Un relevé pris à quai au ralenti, le câble de quai n’alimentant guère qu’un chargeur de batterie, laissera passer un raccordement déjà en train de lâcher.
Sur les tableaux de yachts et de petites unités professionnelles, les emplacements en cause reviennent toujours :
- cosses de raccordement des barres omnibus et liaisons empilées
- bornes de coupe-batterie, contacts mobiles comme lames fixes
- connexions de porte-fusibles et porte-fusibles à forte intensité
- bornes de batteries, liaisons et blocs de distribution continue sur les cheminements à forte intensité
L’appréciation se fait par écart de température, non par température absolue
Deux raccordements peuvent afficher la même température absolue et se trouver dans un état tout à fait différent, car l’état de surface, la ventilation locale et la géométrie de montage influent tous sur ce que lit l’instrument. La mesure exploitable est l’écart entre un raccordement suspect et une référence : le même raccordement sur une phase adjacente, un circuit chargé à l’identique, ou les surfaces ambiantes environnantes.
Des seuils de gravité publiés existent pour la thermographie électrique, mais ils sont écrits pour des installations à terre et supposent des charges comparables, des montages comparables et une référence connue. À bord, ces hypothèses ne tiennent souvent pas — trois phases sont rarement chargées de la même façon, et un tableau situé dans un local machines se trouve dans une ventilation que rien à terre ne reproduit. Plutôt que d’appliquer un seuil dont la transposition n’a pas été démontrée, un raccordement suspect est classé par rapport à ses propres points de comparaison, puis confirmé en l’ouvrant.
La valeur de charge est consignée avec chaque relevé. Un écart de température sans le courant qui l’a produit ne peut pas être comparé au contrôle de la saison suivante sur le même raccordement, car le terme de dissipation a changé entre-temps.
Les surfaces à faible émissivité se lisent froides alors qu’elles sont chaudes
La façon habituelle dont un contrôle produit un faux négatif est l’erreur d’émissivité. Le cuivre nu poli et les barres étamées émettent peu dans l’infrarouge et réfléchissent bien : un instrument réglé pour une surface peinte signalera donc comme froid un raccordement chaud. Le reflet d’un objet plus chaud situé ailleurs dans le compartiment peut produire l’effet inverse.
Les conditions qui faussent un relevé sont connues et se traitent au moment de la mesure, plutôt que de se discuter après coup :
| Condition | Effet sur le relevé | Traitement |
|---|---|---|
| Cuivre poli, barre étamée | Température réelle sous-estimée | Comparer à la phase adjacente plutôt que se fier à la valeur absolue |
| Température apparente réfléchie | Des surfaces froides se lisent chaudes | Changer d’angle de visée et refaire la mesure |
| Capot déposé | La ventilation change, le raccordement refroidit | Consigner si le capot était ouvert ou si une fenêtre d’inspection a été utilisée |
| Charge maintenue trop brièvement | Le gradient n’est pas stabilisé, l’élévation est sous-estimée | Maintenir la charge jusqu’à stabilisation du relevé |
| Point de mesure à cheval sur le métal et l’isolant | Émissivité effective mixte | Réduire la distance ou resserrer le point de mesure |
Lorsque l’état de surface rend une valeur absolue peu fiable et qu’aucune correction n’est possible, le contrôle s’appuie entièrement sur des mesures d’écart et sur une vérification mécanique.
Le relevé localise le raccordement ; il ne le répare pas
Un contrôle thermographique circonscrit un défaut à un raccordement. Les travaux correctifs sont distincts et se font circuit consigné :
- le raccordement est ouvert et les surfaces de contact sont examinées pour repérer piqûres, décoloration et oxydation
- le conducteur est contrôlé pour détecter tout dommage, et les brins recuits par la chaleur sont examinés pour vérifier leur fragilité
- les cosses, lames et extrémités de conducteur dégradées sont remplacées plutôt que réutilisées
- l’isolant voisin du raccordement est inspecté, puisqu’il a chauffé en même temps que le conducteur
- la connexion est remontée et serrée au couple prescrit par le fabricant, avec un outil étalonné
Un simple resserrage ne rétablit pas nécessairement un raccordement qui a déjà chauffé. Une fois que les surfaces de contact ont subi des échauffements répétés, les piqûres et la couche d’oxyde qui ont fait monter la résistance subsistent après le serrage de la visserie, et le défaut revient. C’est la raison pour laquelle un raccordement chaud est ouvert et inspecté plutôt que simplement resserré en place.

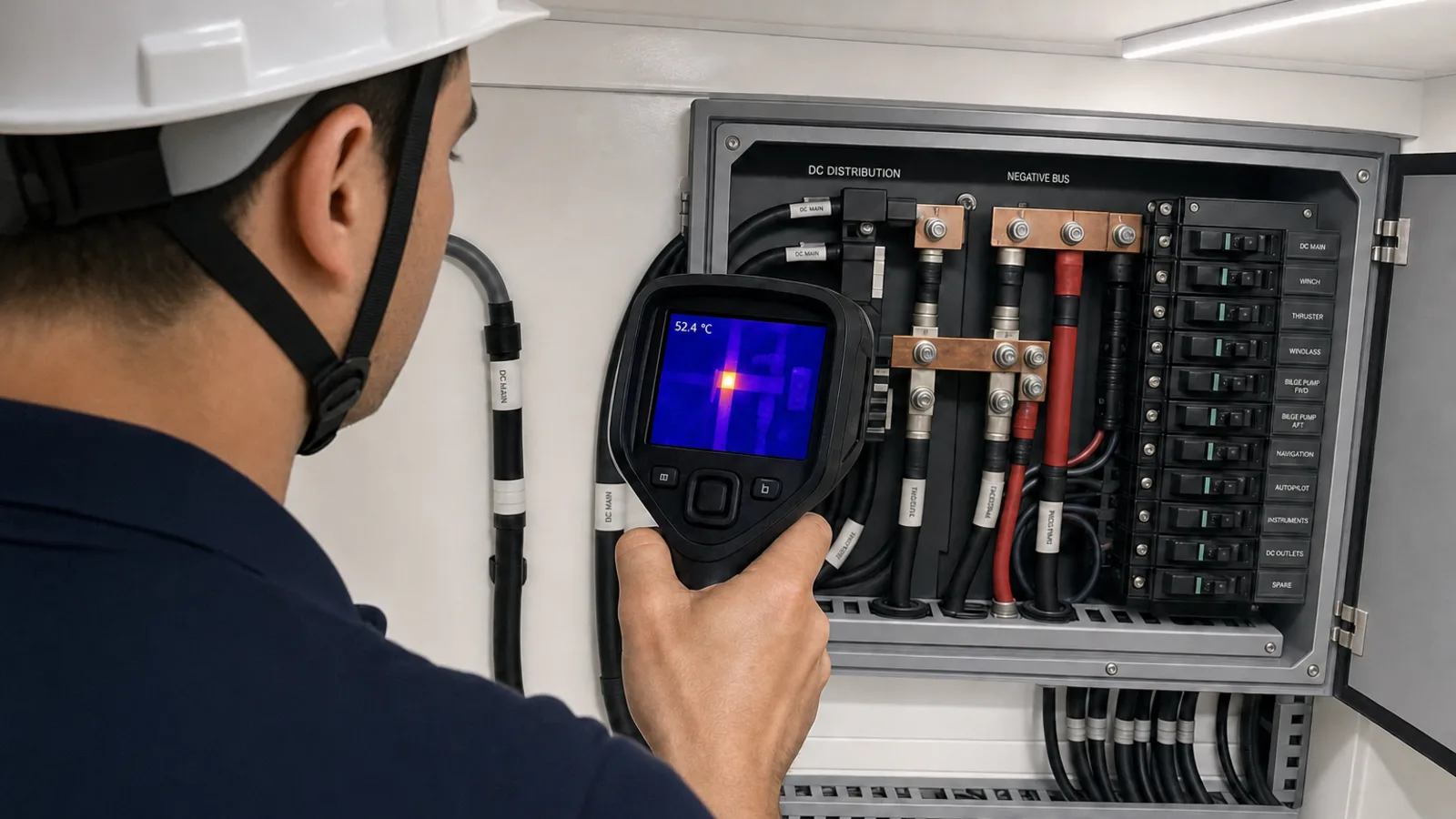

Les raccordements en continu posent le même problème à plus basse tension
La relation de dissipation est indifférente à la tension du réseau, et sur les installations en 12 et 24 V continu les courants sont assez élevés pour que le même défaut de raccordement produise davantage de chaleur, non moins. Coupe-batteries, barres omnibus, porte-fusibles, shunts et bornes de batteries sont contrôlés sous la charge et la décharge continues maximales que connaît l’installation — ce qui, sur la plupart des bateaux, signifie moteur en marche ou chargeur à plein débit, et non au repos.
Les liaisons entre batteries des parcs AGM et plomb-acide ouvert méritent une attention particulière : elles cumulent une forte intensité et un environnement local corrosif, et sont fréquemment démontées lors des travaux saisonniers.
C’est la comparabilité d’une saison à l’autre qui révèle la dégradation lente
Un raccordement lâche rarement d’une semaine à l’autre. Il se dégrade au fil des cycles, et la signature en est un écart de température qui croît d’année en année tandis que la valeur absolue reste dans ce qu’un technicien qualifierait de normal. Le détecter suppose que les contrôles soient comparables entre eux : chaque relevé est donc consigné avec
- l’identification du tableau et la position de chaque raccordement mesuré
- la tension du réseau et le courant en ampères au moment du relevé
- les installations en fonctionnement qui ont produit cette charge
- la référence ambiante et le fait que les capots étaient ouverts ou non
- les écarts de température mesurés par rapport à leurs points de référence
Les bateaux de l’Adriatique nord passent l’hiver à terre et reprennent une saison resserrée : les raccordements restent donc sans charge pendant des mois d’humidité, puis passent à une forte charge soutenue en quelques semaines. Les défauts latents à la mise à terre apparaissent lors de la première période de navigation réelle, ce qui place le contrôle avant la saison plutôt que pendant.
