Elettrotecnica per il diporto

Illuminazione subacquea a LED

Fari passascafo e a montaggio superficiale, driver a corrente costante, caduta di tensione sulle tratte di poppa, equipotenzialità e isolamento, accensione e controllo del colore.

Passascafo e a superficie Driver a corrente costante Equipotenzialità e isolamento Caduta di tensione
Sotto il 3 % Caduta di tensione, circuiti luce
Raffreddati ad acqua Perché si spengono a terra
Collegati o isolati Deciso per singola imbarcazione
Parte elettrica I fori nello scafo si eseguono a terra

Come si valuta l’illuminazione subacquea

Un corpo illuminante subacqueo è raffreddato dall’acqua in cui è immerso. Fatto funzionare in aria, i LED raggiungono il proprio limite termico in pochi minuti e il circuito di protezione riduce la resa o spegne il corpo illuminante. Un faro che si attenua a terra e funziona correttamente in acqua non è quindi necessariamente guasto, e la diagnosi si esegue con l’imbarcazione in acqua — una prova in aria riproduce una condizione che in esercizio non si presenta e maschera quella che invece si presenta.

In acqua, i due componenti che cedono più spesso sono il driver e l’alimentazione che lo serve. I corpi subacquei funzionano tramite un driver esterno a corrente costante e sono di norma alimentati da un punto di distribuzione ben più a proravia dello specchio di poppa, così che la caduta di tensione lungo la tratta, le terminazioni corrose e un driver che lavora sotto il proprio campo di ingresso spiegano la maggior parte di ciò che viene segnalato come faro guasto. La tensione si misura sul corpo illuminante con il circuito sotto carico e non al quadro, perché è lì che la differenza compare.

Ambito di intervento

Installazione passascafo e a superficie

Corpi illuminanti installati e sigillati, cablaggio steso e attestato, circuito messo in servizio. I nuovi fori nello scafo si eseguono con l’imbarcazione a terra e si programmano sul calendario del cantiere.

Sostituzione del driver a corrente costante

Uscita del driver misurata rispetto al corpo che alimenta prima di condannarlo — un driver che lavora sotto il proprio campo di ingresso si comporta come un faro guasto e non lo è.

Caduta di tensione su tratte lunghe

Misurata sul corpo illuminante sotto carico. I circuiti luce che perdono ben più del tre percento cominciano a mostrare deriva di colore e cedimento precoce del driver, anziché apparire semplicemente fiochi.

Equipotenzialità, isolamento e protezione galvanica

Se un corpo metallico vada collegato alla massa dell’imbarcazione o deliberatamente isolato si decide per singola imbarcazione e per materiale dello scafo, e poi si registra — perché sbagliare in una direzione o nell’altra genera corrosione anziché prevenirla.

Accensione, regolazione e controllo del colore

Circuiti comandati e dimmerati, controllo del cambio colore e relativo cablaggio verso il quadro o la plancia, comprese le linee di comando che cedono mentre i corpi illuminanti sono a posto.

Protezione termica e diagnosi guasti

Corpi illuminanti che si attenuano, lampeggiano o si spengono seguiti in acqua sotto carico, distinguendo una protezione termica che lavora correttamente da un guasto elettrico vero e proprio.

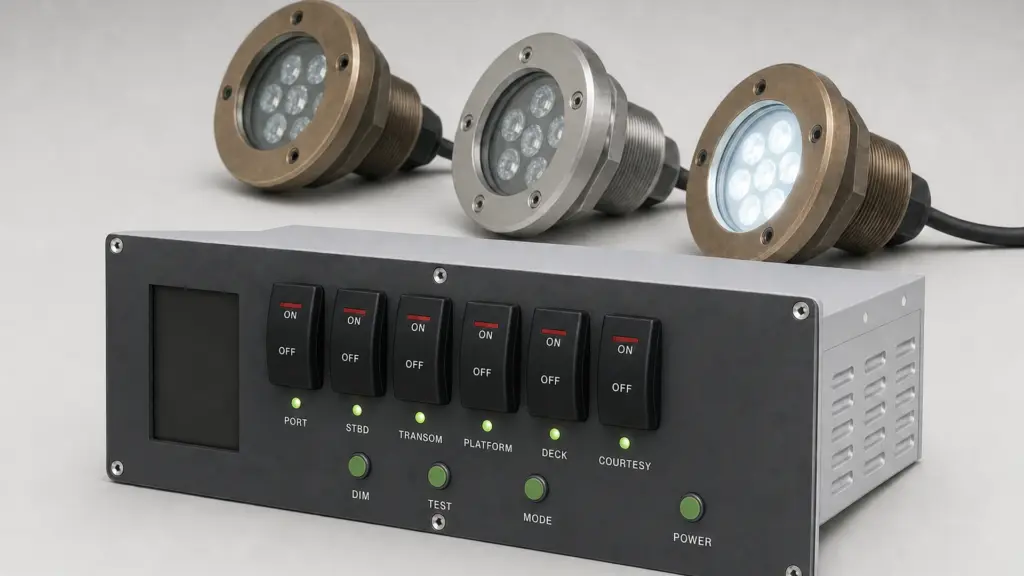

Pannello di comando per illuminazione subacquea e architetturale con sei bilancieri di circuito e lampade spia, insieme a tre corpi illuminanti LED subacquei, uno acceso in bianco freddo

Sequenza dell’intervento

FaseTappaAttività e risultati
01 Sintomi via messaggio Imbarcazione, ormeggio, quanti corpi illuminanti sono interessati e se il guasto compaia subito o dopo qualche minuto di funzionamento — quel tempo separa una risposta termica da un guasto di alimentazione prima di qualsiasi trasferta.
02 Diagnostica in banchina Tensione misurata sul corpo illuminante sotto carico, uscita del driver verificata rispetto al proprio corpo, e continuità dell’equipotenziale o isolamento deliberato confermati rispetto a come l’imbarcazione è costruita.
03 Piano scritto Se il guasto sia il corpo illuminante, il suo driver o l’alimentazione che lo serve, che cosa si ripara e che cosa si sostituisce, e quali lavori sullo scafo debbano attendere l’alaggio.
04 Esecuzione, prova, documentazione Circuiti riparati o installati, quindi fatti funzionare in acqua abbastanza a lungo da dimostrare che mantengono la resa anziché ridurla, con misure e fotografie consegnate.

Che cosa viene misurato

L’illuminazione subacquea si diagnostica in acqua e sotto carico. Un corpo misurato a riposo, o in aria, darà valori corretti e non dirà nulla sul circuito che cede una volta che assorbe corrente e si scalda.

Tensione sul corpo illuminante, sotto carico
Rilevata sul corpo anziché al quadro. L’intero guasto di una lunga tratta verso lo specchio di poppa sta nella differenza fra queste due letture.
Uscita del driver rispetto al proprio corpo
Misurata mentre alimenta il carico per cui è installato, che è l’unica condizione in grado di distinguere un driver in avaria da uno che viene affamato dalla propria alimentazione.
Continuità dell’equipotenziale o isolamento
Confermati rispetto a come l’imbarcazione è realmente costruita, e registrati. Le correnti vaganti in continua corrodono molto più rapidamente dell’azione galvanica, quindi un’ipotesi sbagliata qui costa cara.
Resistenza di isolamento sulla tratta
Misurata lungo la tratta di cavo fino al corpo illuminante, dove l’ingresso d’acqua in una terminazione si manifesta prima di arrivare alla luce.

Dove si svolge questo lavoro

Diagnosi e interventi su driver, alimentazione e comandi in banchina nell’alto Adriatico. I fori nello scafo si programmano con l’imbarcazione a terra.

Croazia Pola, Rovigno, Orsera, Parenzo, Umago, Cittanova
Slovenia Isola d’Istria, Capodistria, Portorose
Italia Trieste, Muggia

Domande più frequenti

Le luci funzionavano a terra e ora si attenuano dopo qualche minuto. Si sono guastate?
Quasi certamente no, e di solito è vero il contrario. I corpi subacquei sono raffreddati dall’acqua in cui sono immersi, quindi farli funzionare in aria li porta al limite termico in pochi minuti e il circuito di protezione riduce la resa o li spegne. È la protezione che lavora. I corpi si provano in acqua, sotto carico, abbastanza a lungo da dimostrare che mantengono la resa anziché ridurla.
Si possono installare le luci subacquee senza alare?
I corpi a superficie e tutta la parte elettrica — driver, alimentazione, accensione e comandi — si fanno all’ormeggio. Un nuovo foro passascafo non si può eseguire con l’imbarcazione in acqua, quindi quella parte si programma su un alaggio o su un periodo di cantiere già previsto, e l’installazione elettrica si organizza di conseguenza.
Le luci subacquee provocano corrosione attorno allo specchio di poppa?
Possono farlo, in entrambe le direzioni, ed è per questo che la scelta sull’equipotenziale si compie per singola imbarcazione e non per abitudine. Un corpo metallico su uno scafo metallico richiede isolamento; un corpo già elettricamente isolato può peggiorare se collegato a tutto il resto. Conta ancora di più la corrente vagante in continua, che corrode molto più rapidamente dell’azione galvanica — perciò alimentazione e relativo ritorno si verificano nello stesso intervento.
Una luce è più fioca delle altre. Quel corpo sta cedendo?
Verificate l’alimentazione prima del corpo illuminante. Le luci subacquee sono di norma alimentate molto a poppavia rispetto al proprio punto di distribuzione, e la caduta di tensione lungo quella tratta — o una terminazione corrosa a metà percorso — lascia il corpo più lontano a lavorare sotto il campo di ingresso del proprio driver. Si legge come una luce fioca o con deriva di colore e porta a sostituire un’unità perfettamente sana, se si misura al quadro anziché sul corpo.
